大傾角帶式輸送機

點擊：478

聯系電話：0510-86271858

詳細內容

　波狀擋邊帶式輸送機是一種為一般散狀物料提供連續輸送的設備，該產品具有易于總體設計，功率省，占地少，土建施工量小，可大幅降低工程總體設計造價等諸多優點。
1.大傾角輸送散狀物料，能大量節省設備占地面積，徹底解決了普通、花紋帶式輸送機不能達到的輸送角度的問題;
2、機械化帶式輸送機輸送物料，總體投資費用低，約節約投資費用的20%-30%
3、該機型克服了埋刮板輸送機經常出現的卡鏈、飄鏈、斷鏈等現象和斗式提升機經常發生的打滑、掉斗現象；
4、輸送量大，提升高度更高，單機垂直提升高度可達100m；

　　我公司生產的波狀擋邊帶式輸送機處于國內*領先水平，擁有多項專利，目前已經為各行業生產5000余臺，運行可靠安全，深得用戶信任和好評。

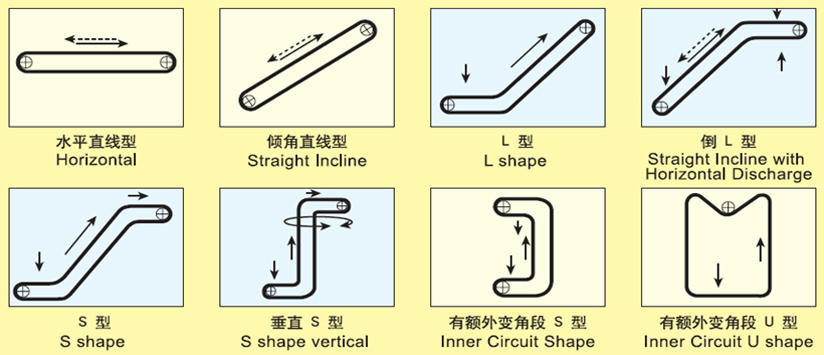

布置方式簡示

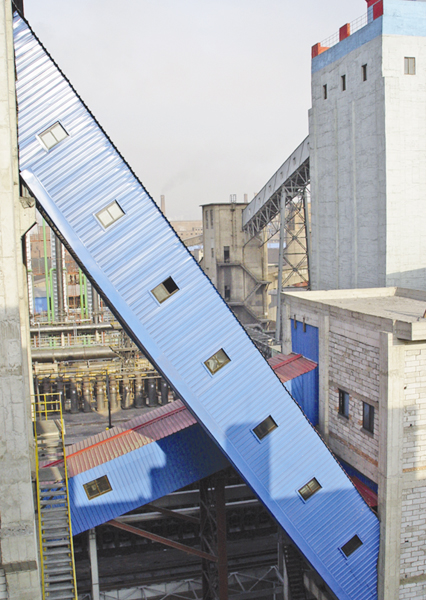

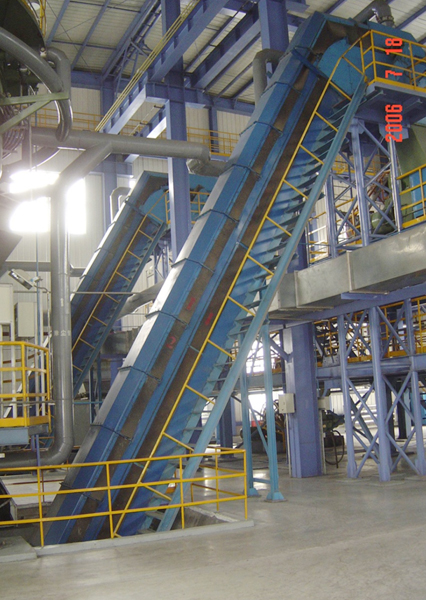

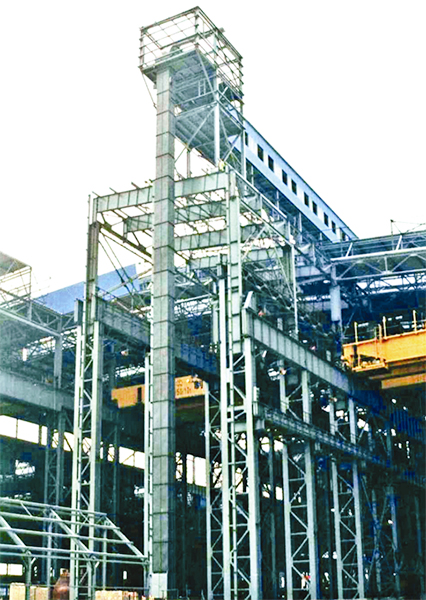

垂直提升波狀擋邊帶式輸送機，帶寬1200，提升高度58米。	桁架全封閉結構波狀擋邊帶式輸送機	通廊結構波狀擋邊帶式輸送機（河鋼宣鋼）

帶寬	擋邊高	部分輸送傾角時的輸送量Q（m³/h）				帶寬	擋邊高	部分輸送傾角時的輸送量Q（m³/h）
帶寬	擋邊高	30°	45°	60°	90°	帶寬	擋邊高	30°	45°	60°	90°
500	120	55	36	25	11	1200	240	400	308	228	102
650	120	96	63	43	19	1200	300	491	379	285	127
650	160	119	83	58	25	1400	300	611	473	355	159
800	160	156	109	76	33	1400	400	771	590	435	195
	200	190	137	97	43	1600	400	923	706	521	234
	240	247	189	140	63	1600	500	1246	982	763	343
1000	200	266	191	134	60	1800	400	1076	823	607	272
1000	240	347	267	197	88	1800	500	1451	1143	888	400

主要技術參數

基帶寬B(mm)		500			650			800			1000			1200			1400(1600)
擋邊高H(mm)		80	120	160	80	120	160	120	160	200	160	200	240	200	240	300	200	240	300	400
橫隔板高h(mm)		75	110	150	75	110	150	110	150	180	150	180	220	180	220	280	180	220	280	360
帶速V(m/s)		0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0
傳動滾筒直徑D(mm)		400、500			400、500、630			500、630、800			630、800、1000			630、800、1000、1250			800、1000、1250、1400
改向滾筒直徑		400			400、500			400、500、630			500、630、800			500、630、800、1000			630、800、1000、1250
托輥直徑		Φ89									Φ108
公稱傾角		0-30° 30° 40° 45° 50° 55° 60° 65° 70° 75° 80° 85° 90°
允許傾角		0-90°內任意角度
傳動裝置	I型	電動滾筒(帶逆止器)
	功效KW	1.5-7.5						1.5-11			1.5-37			1.5-90			1.5-110
	Ⅱ型	Y系列電動機+三角膠帶+軸裝式減速器(帶逆止器)+傳動滾筒
	功效KW	3-11						3-15			3-22
	Ⅲ型	電動機+聯軸器+減速器+傳動滾筒(配逆止器)(按單電機驅動計)
	功效KW	1.5-30						1.5-55			2.2-90			4-110			5.5-185
